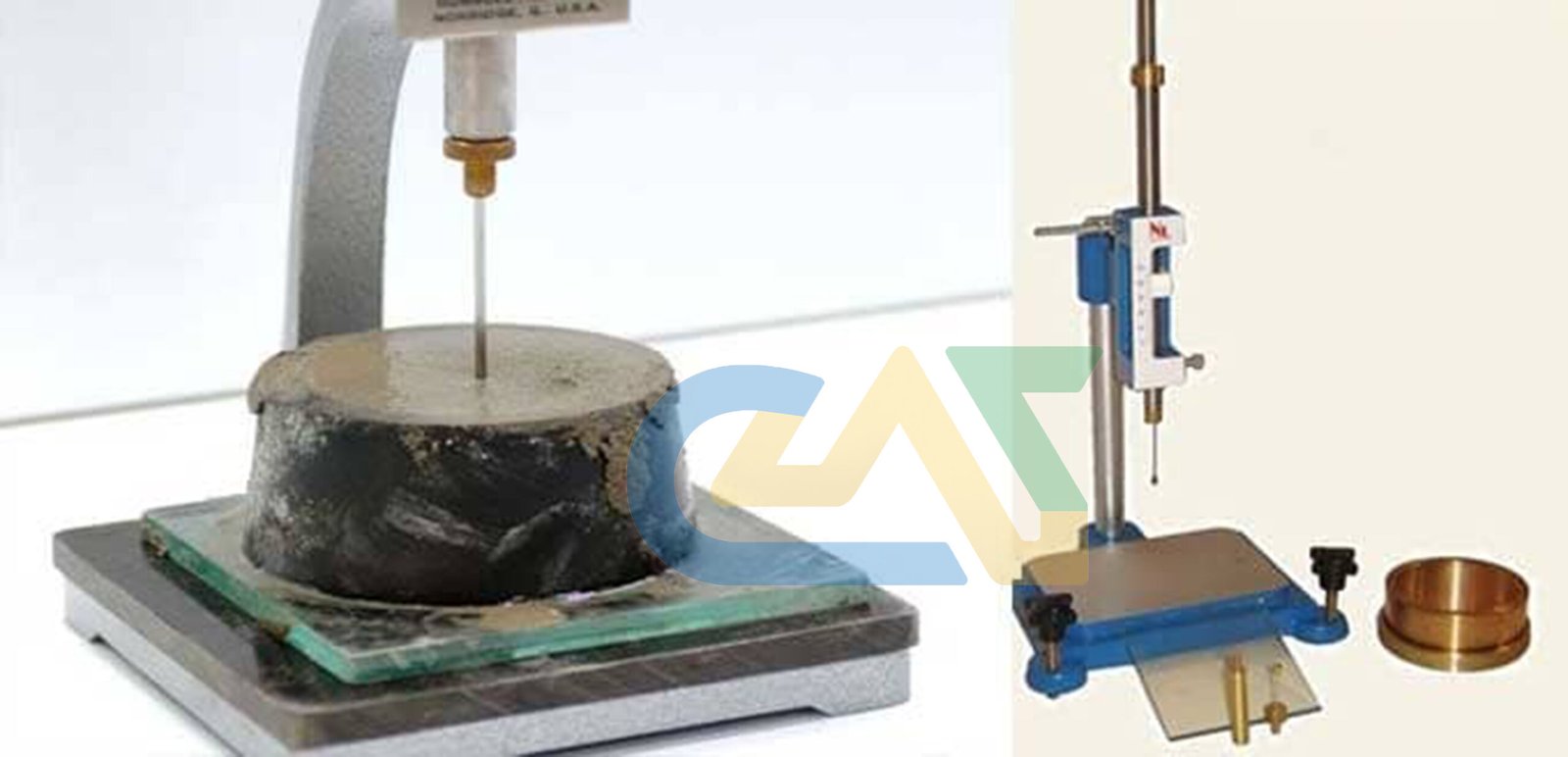

VICAT TEST TIME OF SETTING OF HYDRAULIC CEMENT

1. Unit Utama: Vicat Apparatus (Frame)

Rangka utama yang dirancang untuk memegang batang luncur secara vertikal dengan gesekan minimal.

• Frame: Terbuat dari logam cor yang kokoh untuk menjamin kestabilan.

• Sliding Rod: Batang logam yang dapat bergerak bebas secara vertikal, memiliki berat total 300 gram (termasuk jarum/plunger).³



• Graduated Scale: Dilengkapi dengan skala indikator (0–50 mm) untuk mengukur kedalaman penetrasi jarum ke dalam pasta semen.

• Adjustable Lead: Sekrup pengatur untuk menahan atau melepas batang pada ketinggian tertentu.

---

2. Kelengkapan Jarum & Plunger (Interchangeable)⁴

Alat ini dilengkapi dengan dua jenis ujung sensor yang dapat diganti sesuai tahap pengujian:

• Vicat Plunger (Uji Konsistensi): Batang logam dengan diameter 10 mm untuk menentukan jumlah air yang tepat agar semen mencapai konsistensi normal.⁵



• Initial Set Needle (Jarum Awal): Jarum baja dengan diameter 1 mm untuk mengukur waktu saat semen mulai mengeras.

• Final Set Needle (Jarum Akhir): Jarum khusus yang dilengkapi dengan alat tambahan berbentuk cincin (attachment) untuk menentukan saat semen telah mengeras sepenuhnya.

---

3. Aksesori Pendukung

• Vicat Mold (Conical Ring): Cetakan berbentuk kerucut terpotong yang terbuat dari karet keras atau kuningan.

  • Diameter Bawah: 70 mm⁶



  • Diameter Atas: 60 mm

  • Tinggi: 40 mm⁷



• Glass Base Plate: Pelat kaca datar sebagai dasar cetakan saat pengisian pasta semen.⁸



• Glass Thermometer: Untuk memantau suhu ruang dan air ($23 \pm 2^\circ\text{C}$) karena suhu sangat memengaruhi waktu pengikatan.

---

Spesifikasi Teknis Umum

Fitur	Spesifikasi Standar
Berat Batang Luncur	$300 \pm 1$ gram
Diameter Jarum Penetrasi	$1 \pm 0.05$ mm
Diameter Plunger	$10 \pm 0.05$ mm
Skala Penetrasi	0 mm hingga 50 mm
Standar Acuan	ASTM C187, C191 / EN 196-3 / SNI 03-6826

---

Aplikasi Pengujian

1. Konsistensi Normal: Mencari kadar air yang dibutuhkan agar plunger 10 mm dapat masuk sedalam ⁹$10 \pm 1$ mm ke dalam pasta semen dalam waktu 30 detik.¹⁰



2. Initial Setting Time: Waktu yang terhitung sejak semen dicampur air hingga jarum 1 mm berhenti pada penetrasi 25 mm.¹¹ Ini menandakan batas waktu beton/mortar masih bisa dikerjakan.



3. Final Setting Time: Waktu saat jarum tidak lagi memberikan bekas lingkaran di permukaan pasta semen. Ini menandakan semen sudah memiliki kekuatan struktur awal.

---

Tips Laboratorium

Kebersihan Jarum: Pastikan jarum Vicat selalu bersih dari sisa semen yang mengeras. Sedikit saja residu yang menempel akan menambah gesekan dan memberikan hasil penetrasi yang tidak akurat.
