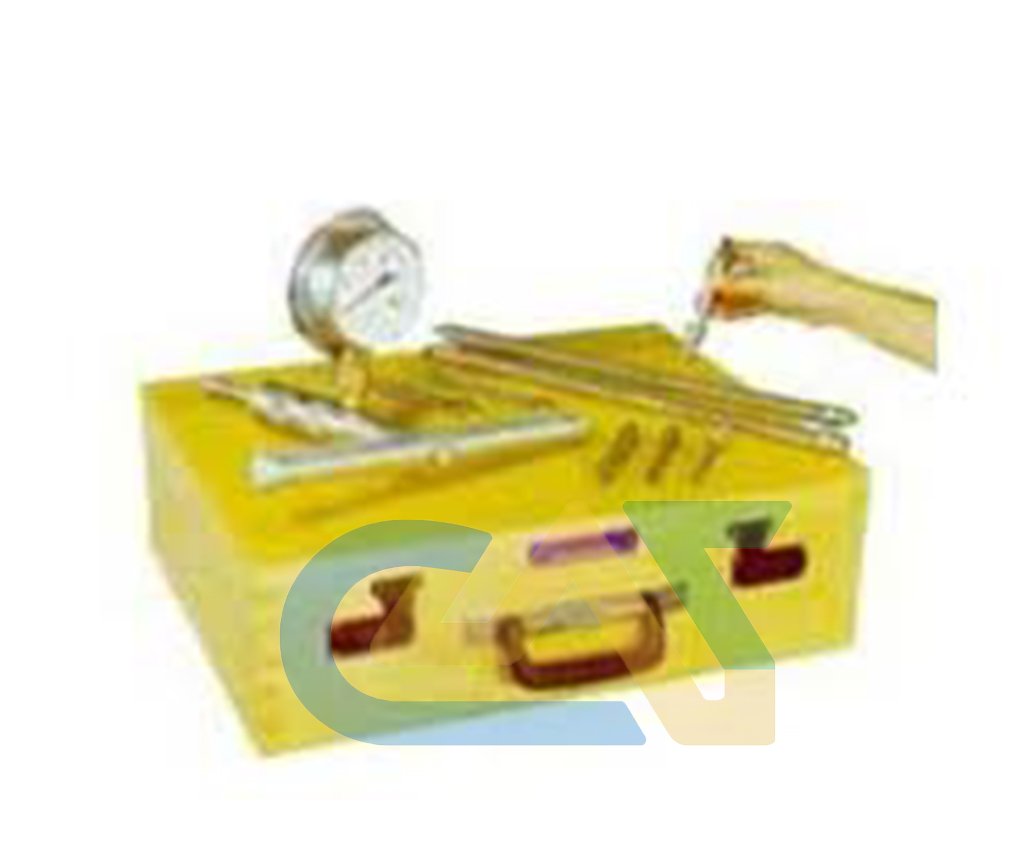

TVA Penetrometer

1. Fungsi Utama

TVA Penetrometer digunakan untuk:

• Mengukur resistensi tanah terhadap penetrasi secara instan.

• Mendapatkan estimasi Indeks Penetrasi yang nantinya dikorelasikan dengan kekuatan geser tanah atau kepadatan tanah.

• Survei cepat untuk jalur pipa, kabel bawah tanah, atau pengecekan kepadatan timbunan (embankment) berskala kecil.

2. Komponen Utama Alat

Komponennya dirancang agar ringan dan dapat dibongkar pasang (knock-down):

• Handle (Stang Pegangan): Berbentuk T untuk ditekan secara manual.

• Proving Ring (Cincin Kalibrasi): Komponen berbentuk lingkaran elastis yang berfungsi sebagai sensor gaya. Beban yang diberikan operator akan dikonversi menjadi angka melalui dial.

• Dial Indicator: Jarum penunjuk yang berada di tengah Proving Ring untuk membaca besarnya tekanan dalam satuan lbs atau kg.

• Extension Rods: Batang penyambung yang biasanya memiliki tanda marka (skala kedalaman) setiap 15 cm atau 30 cm.

• Removable Cone (Ujung Konus): Ujung kerucut baja dengan sudut $60^\circ$ dan luas penampang standar (biasanya 0,5 inci persegi).

3. Spesifikasi Teknis

4. Cara Penggunaan

1. Alat dirakit dan Dial Indicator diposisikan ke angka nol.

2. Operator menekan handle secara tegak lurus dengan kecepatan konstan ke dalam tanah.

3. Pembacaan dilakukan pada interval kedalaman tertentu (misal tiap 10 cm).

4. Data dial dikonsultasikan dengan tabel kalibrasi yang disertakan untuk mengetahui nilai Resistance (Tahanan Penetrasi).

5. Kelebihan & Kekurangan

• Kelebihan: Sangat portabel, dapat menjangkau lokasi terpencil (hutan/rawa), dan memberikan hasil yang lebih konsisten dibandingkan penetrometer pegas biasa karena menggunakan Proving Ring.

• Kekurangan: Terbatas pada tanah yang tidak mengandung batuan/kerikil besar, dan kapasitas tekan tergantung pada berat badan serta kekuatan operator.
