Proving Ring Penetrometer

1. Fungsi Utama

Alat ini dirancang untuk:

• Mengevaluasi daya dukung tanah secara cepat di permukaan atau kedalaman dangkal.

• Mengestimasi nilai CBR (California Bearing Ratio) di lapangan secara kasar (biasanya digunakan oleh militer atau tim survei awal).

• Menentukan konsistensi tanah (apakah tanah itu lunak, teguh, atau keras).

2. Komponen Utama Alat

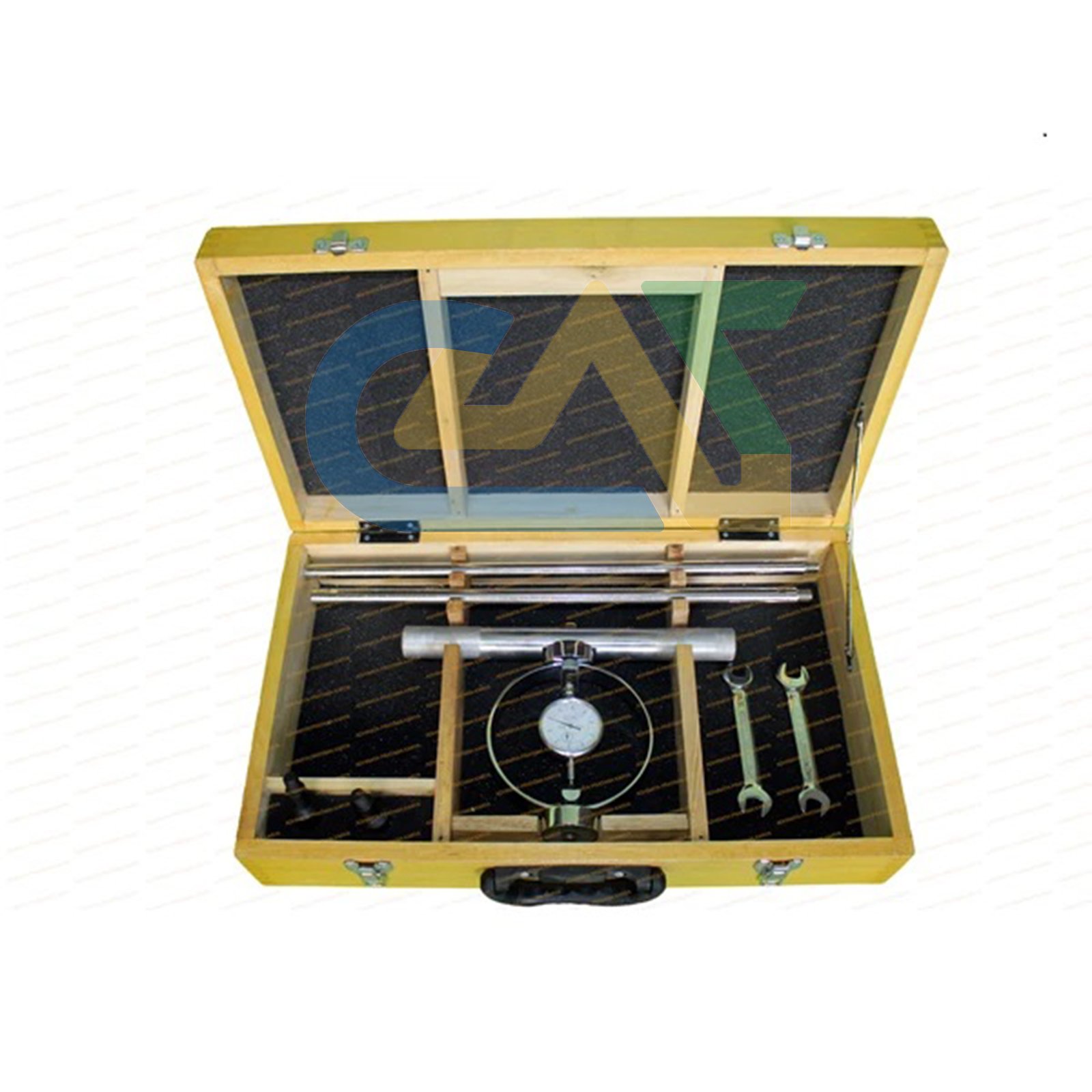

Satu set Proving Ring Penetrometer umumnya terdiri dari:

• Handle (Pegangan): Berbentuk T untuk ditekan dengan kedua tangan.

• Proving Ring: Cincin baja elastis yang berfungsi sebagai sensor beban. Di tengahnya terdapat Dial Indicator untuk membaca besarnya gaya tekan yang diberikan.

• Penetration Rod (Stang): Batang baja panjang (biasanya dapat disambung) untuk mencapai kedalaman tertentu.

• Cone (Konus): Ujung kerucut sebagai bagian yang masuk ke dalam tanah. Biasanya tersedia dalam beberapa ukuran luas (misal: 1 inci persegi atau 0,5 inci persegi) tergantung pada kekerasan tanah.

3. Spesifikasi Teknis (Umum)

4. Prosedur Penggunaan Singkat

1. Pasang konus yang sesuai pada ujung batang penetrasi.

2. Pegang alat secara vertikal dan tekan ke dalam tanah dengan kecepatan yang konstan dan perlahan menggunakan berat badan melalui handle.

3. Perhatikan pembacaan pada Dial Indicator saat alat menembus tanah.

4. Hasil pembacaan dial kemudian dikonversi menggunakan tabel kalibrasi untuk mendapatkan nilai gaya tekan atau daya dukung tanah dalam satuan $psi$ atau $kg/cm^2$.

5. Kelebihan & Kekurangan

• Kelebihan: Sangat ringan (bisa dibawa satu orang), tidak butuh mesin atau truk sebagai beban lawan, sangat cepat untuk survei area yang luas.

• Kekurangan: Kapasitas terbatas (hanya untuk tanah permukaan atau tanah yang relatif tidak keras), sangat bergantung pada konsistensi operator saat menekan.
