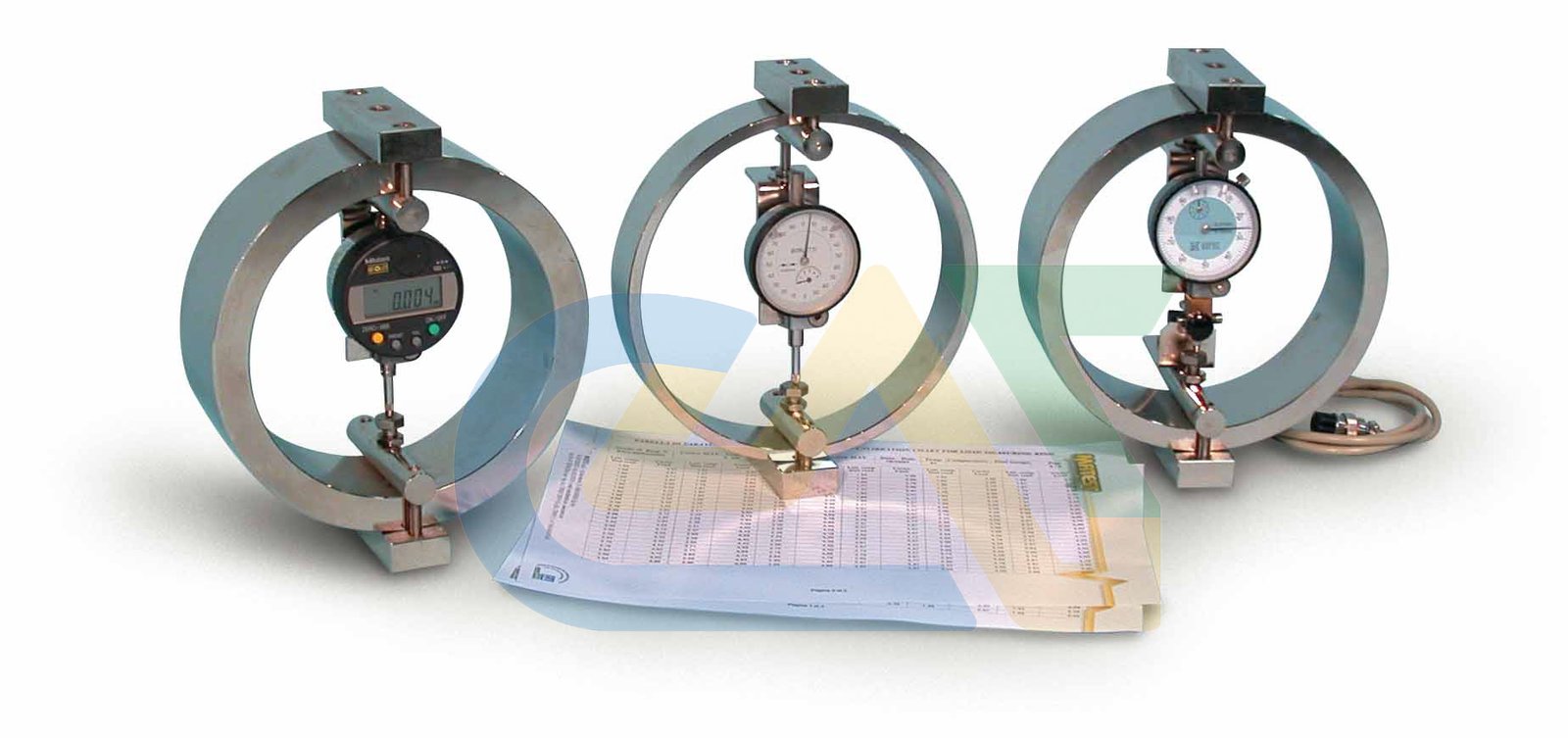

Proving Ring terdiri dari cincin baja elastis yang dilengkapi dengan Dial Indicator di bagian tengahnya. Ketika beban diberikan pada cincin tersebut, cincin akan mengalami sedikit perubahan bentuk (deformasi). Besarnya deformasi ini diukur oleh dial indicator dan kemudian dikonversikan menjadi satuan gaya (seperti Newton atau kgf) menggunakan tabel kalibrasi.
1. Komponen Utama
-
Elastic Steel Ring: Terbuat dari baja paduan khusus (high-grade alloy steel) yang dikeraskan melalui proses heat treatment untuk memastikan cincin kembali ke bentuk semula setelah beban dilepaskan.
-
Dial Indicator: Alat ukur presisi dengan ketelitian hingga 0,01 mm atau 0,002 mm yang dipasang di sumbu vertikal cincin.
-
Loading Bosses: Bagian atas dan bawah cincin yang dirancang untuk menerima beban (tekan atau tarik) secara stabil.
-
Calibration Certificate: Setiap unit menyertakan tabel atau grafik hubungan antara pembacaan dial dengan beban aktual.
2. Spesifikasi Teknis Umum
| Fitur | Deskripsi |
| Kapasitas Beban | Tersedia mulai dari 1 kN, 2 kN, 5 kN, hingga 50 kN atau lebih |
| Akurasi | Klasifikasi Grade A sesuai standar ISO atau ASTM |
| Material | Forged Alloy Steel |
| Tipe Pengukuran | Umumnya untuk Beban Tekan (Compression), namun tersedia tipe Tarik (Tension) |
| Ketelitian Dial | 0.01 mm atau 0.002 mm |
Aplikasi dalam Teknik Sipil
Proving ring adalah “jantung” pengukuran pada alat-alat uji laboratorium berikut:
-
Uji Triaxial: Mengukur tekanan pada sampel tanah dari berbagai arah.
-
Uji CBR (California Bearing Ratio): Menentukan kekuatan lapisan tanah dasar atau fondasi jalan.
-
Uji Kuat Tekan Bebas (Unconfined Compression Test): Mengukur konsistensi tanah lempung.
-
Uji Marshall: Mengukur nilai stabilitas campuran aspal panas (hotmix).
Keunggulan Proving Ring
-
Keandalan Tinggi: Tidak memerlukan daya listrik, menjadikannya ideal untuk penggunaan jangka panjang dan stabil dibandingkan electronic load cells pada kondisi lingkungan tertentu.
-
Stabilitas Kalibrasi: Selama tidak melebihi batas beban maksimal (overload), proving ring memiliki stabilitas yang sangat baik selama bertahun-tahun.
-
Visualisasi Langsung: Operator dapat melihat pergerakan jarum dial secara langsung untuk memantau laju pembebanan.
Catatan Penting
Setiap Proving Ring memiliki karakteristik unik. Jangan pernah menggunakan tabel kalibrasi dari cincin lain meskipun model dan kapasitasnya sama. Selalu lakukan kalibrasi ulang secara berkala (biasanya 1 tahun sekali) untuk menjamin akurasi hasil pengujian.
