1. Fitur dan Komponen Utama

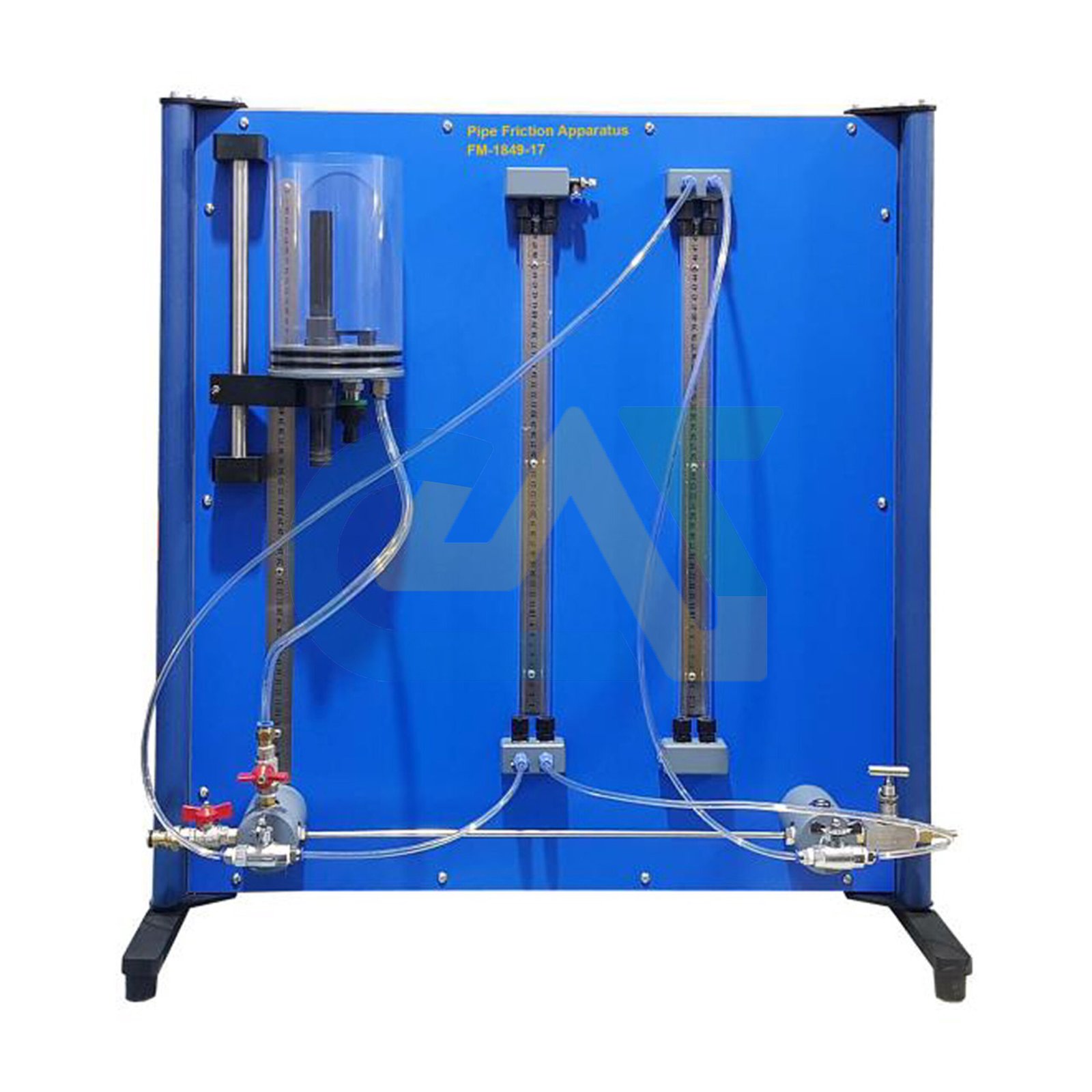

Alat ini umumnya berupa panel vertikal yang menampung beberapa jalur pipa untuk dibandingkan kinerjanya.
-
Aneka Jenis Pipa: Terdiri dari setidaknya dua atau lebih pipa lurus dengan karakteristik berbeda:
-
Pipa Halus (Smooth Pipe): Biasanya terbuat dari PVC atau tembaga.
-
Pipa Kasar (Rough Pipe): Pipa yang permukaannya sengaja dibuat kasar (misal: dilapisi pasir) untuk mensimulasikan pipa tua atau pipa beton.
-
-
Pressure Tappings: Titik pengambilan tekanan yang diletakkan pada jarak standar (misal: 1 meter) di sepanjang pipa untuk mengukur penurunan tekanan.
-
Differential Manometer: Digunakan untuk mengukur perbedaan tekanan antara dua titik. Tersedia dalam bentuk:
-
Water Manometer: Untuk aliran kecepatan rendah (perbedaan tekanan kecil).
-
Mercury Manometer (atau Digital): Untuk aliran kecepatan tinggi (perbedaan tekanan besar).
-
-
Flow Control Valves: Katup presisi di setiap jalur pipa untuk mengatur debit air yang akan diuji secara mandiri.
2. Spesifikasi Teknis Umum
| Fitur | Deskripsi Standar |
| Material Rangka | Baja Lapis Bubuk (Powder Coated) atau Aluminium |
| Panjang Uji Pipa | Umumnya 1000 mm atau 1500 mm |
| Diameter Pipa | Variasi antara 6 mm, 10 mm, hingga 20 mm |
| Rentang Manometer | 0 – 1000 mm (Water) |
| Koneksi | Kompatibel dengan Hydraulic Bench standar |
3. Aplikasi dan Fenomena yang Dipelajari
Pengujian ini difokuskan pada hubungan antara hambatan fisik pipa dengan energi fluida:
- Hukum Darcy-Weisbach: Menentukan faktor gesekan ($f$) melalui rumus:
$$h_f = f \cdot \frac{L}{D} \cdot \frac{v^2}{2g}$$
(Dimana $h_f$ adalah head loss, $L$ panjang pipa, $D$ diameter, dan $v$ kecepatan).
-
Hubungan Reynolds vs Faktor Gesekan: Memetakan hasil pengujian ke dalam Diagram Moody untuk melihat transisi dari aliran laminar ke turbulen.
-
Pengaruh Diameter: Membuktikan bahwa pada debit yang sama, pipa dengan diameter lebih kecil menghasilkan kerugian tekanan yang jauh lebih besar.
-
Pengaruh Kekasaran: Membandingkan nilai koefisien gesek antara pipa baru yang halus dengan pipa yang memiliki tingkat kekasaran tinggi.
4. Keunggulan Produk
-
Modularitas: Jalur pipa dapat ditambah atau diganti dengan material lain (seperti galvanis atau HDPE) sesuai kebutuhan riset.
-
Sistem Tanpa Kebocoran: Menggunakan quick-release couplings dan selang poliuretan berkualitas tinggi untuk menjamin akurasi pembacaan manometer.
-
Desain Kompak: Dirancang agar mudah disimpan dan dipindahkan di dalam laboratorium pendidikan.
Tips Laboratorium
Air Bleeding: Sangat penting untuk membuang seluruh udara dari selang penghubung manometer sebelum mengambil data. Gelembung udara sekecil apa pun akan menyebabkan fluktuasi pada kolom air manometer dan membuat data $h_f$ menjadi tidak valid.
