OSBORNE REYNOLD APPARATUS
,

OSBORNE REYNOLD APPARATUS

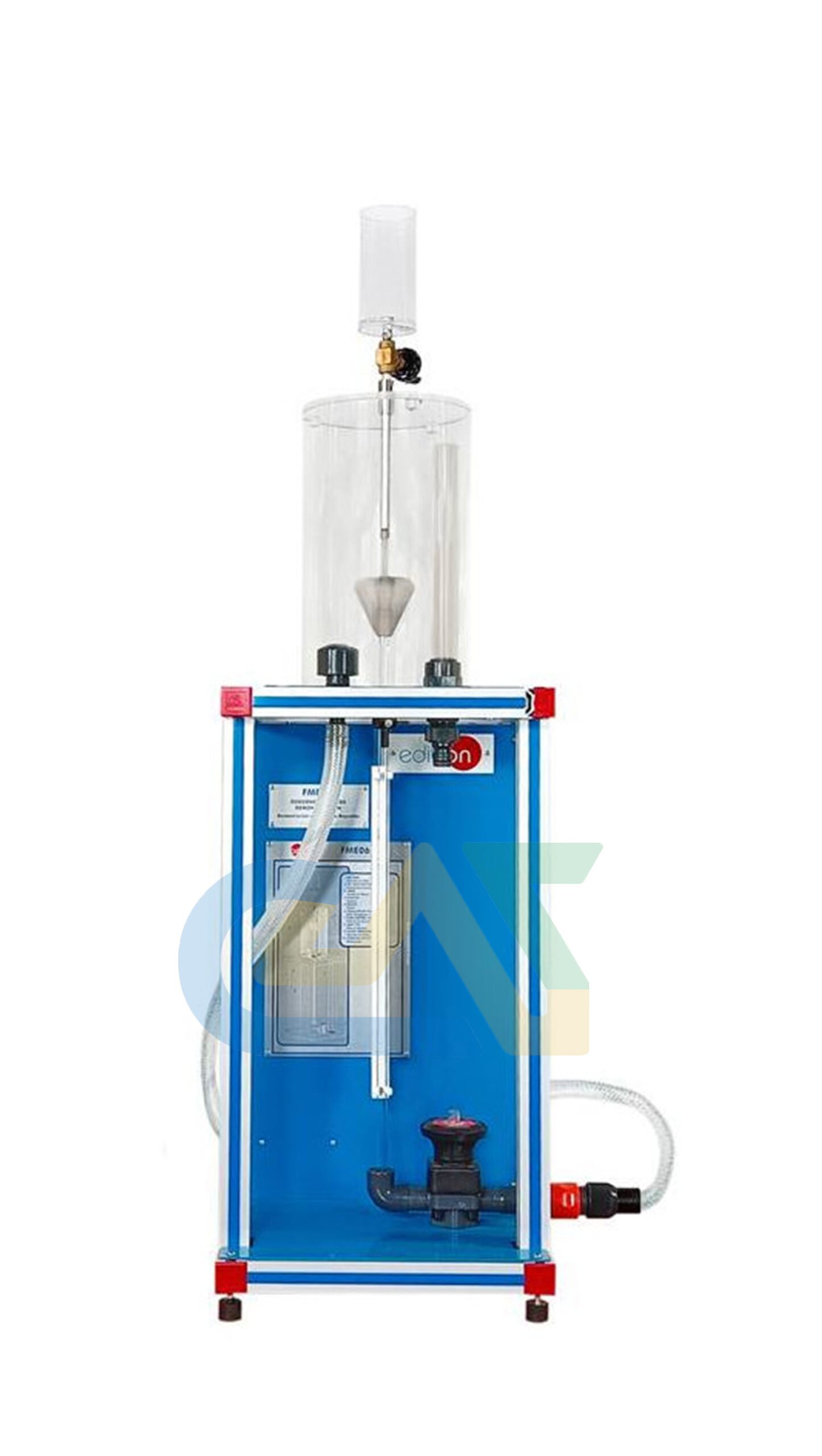

Osborne Reynolds Apparatus adalah alat laboratorium mekanika fluida yang dirancang untuk mendemonstrasikan transisi aliran fluida dari kondisi laminar, transisi, hingga turbulen. Alat ini memvisualisasikan fenomena yang ditemukan oleh Osborne Reynolds mengenai hubungan antara kecepatan aliran, viskositas, dan diameter pipa yang dikenal sebagai Bilangan Reynolds (Reynolds Number).

Kategori: , Tag: , , , Brand:

1. Fitur dan Komponen Utama

Alat ini menggunakan sistem injeksi pewarna ke dalam aliran air di dalam tabung kaca transparan untuk menunjukkan karakteristik aliran secara visual.

  • Vertical/Horizontal Glass Tube: Tabung kaca bening berkualitas tinggi yang memungkinkan pengamatan aliran di dalamnya tanpa gangguan visual.

  • Inlet Tank (Header Tank): Tangki penampung di bagian hulu yang dilengkapi dengan media penenang (stillers/marbles) untuk menghilangkan turbulensi sebelum air memasuki tabung uji.

  • Dye Injection System: Tangki kecil berisi pewarna (biasanya metilen biru atau permanganat) yang dilengkapi dengan jarum injeksi halus tepat di pusat lubang masuk tabung kaca.

  • Bell-mouth Entry: Corong masuk berbentuk lonceng untuk memastikan air masuk ke tabung kaca dengan gangguan minimal, sehingga aliran laminar dapat diamati dengan sempurna.

  • Flow Control Valve: Katup presisi di bagian outlet untuk mengatur kecepatan aliran air secara bertahap.

2. Spesifikasi Teknis Umum

Fitur Deskripsi Standar
Material Tabung Kaca Borosilikat atau Akrilik Presisi
Diameter Tabung Umumnya 10 mm hingga 20 mm
Panjang Tabung 500 mm hingga 700 mm
Kapasitas Tangki Pewarna ±100 ml hingga 200 ml
Media Penenang Bola-bola kaca (Glass beads) atau serabut nilon
Koneksi Kompatibel dengan Hydraulic Bench atau tangki mandiri

3. Fenomena yang Dipelajari

Melalui alat ini, mahasiswa dapat mengidentifikasi tiga profil aliran berdasarkan nilai kritis Bilangan Reynolds ():

  1. Aliran Laminar (): Pewarna terlihat sebagai satu garis lurus tipis dan stabil di sepanjang tabung.

  2. Aliran Transisi (): Garis pewarna mulai bergelombang atau menunjukkan ketidakstabilan (mulai pecah).

  3. Aliran Turbulen (): Pewarna langsung bercampur dengan air secara acak dan memenuhi seluruh penampang tabung akibat adanya pusaran (eddy).

4. Keunggulan Produk

  • Visualisasi Nyata: Memberikan bukti fisik dari teori matematika yang seringkali sulit dibayangkan oleh mahasiswa.

  • Pengukuran Kuantitatif: Selain pengamatan visual, debit air dapat diukur menggunakan gelas ukur dan stopwatch untuk menghitung nilai secara matematis.

  • Desain Ergonomis: Tangki pewarna biasanya diletakkan di bagian atas dengan sistem gravitasi, sehingga tidak memerlukan pompa tambahan untuk injeksi tinta.

Tips Laboratorium

Kestabilan Alat: Pastikan air di dalam tangki penenang benar-benar diam sebelum mulai menyuntikkan pewarna. Getaran kecil atau sisa putaran air dari pengisian tangki dapat menyebabkan aliran terlihat turbulen meskipun kecepatannya rendah
