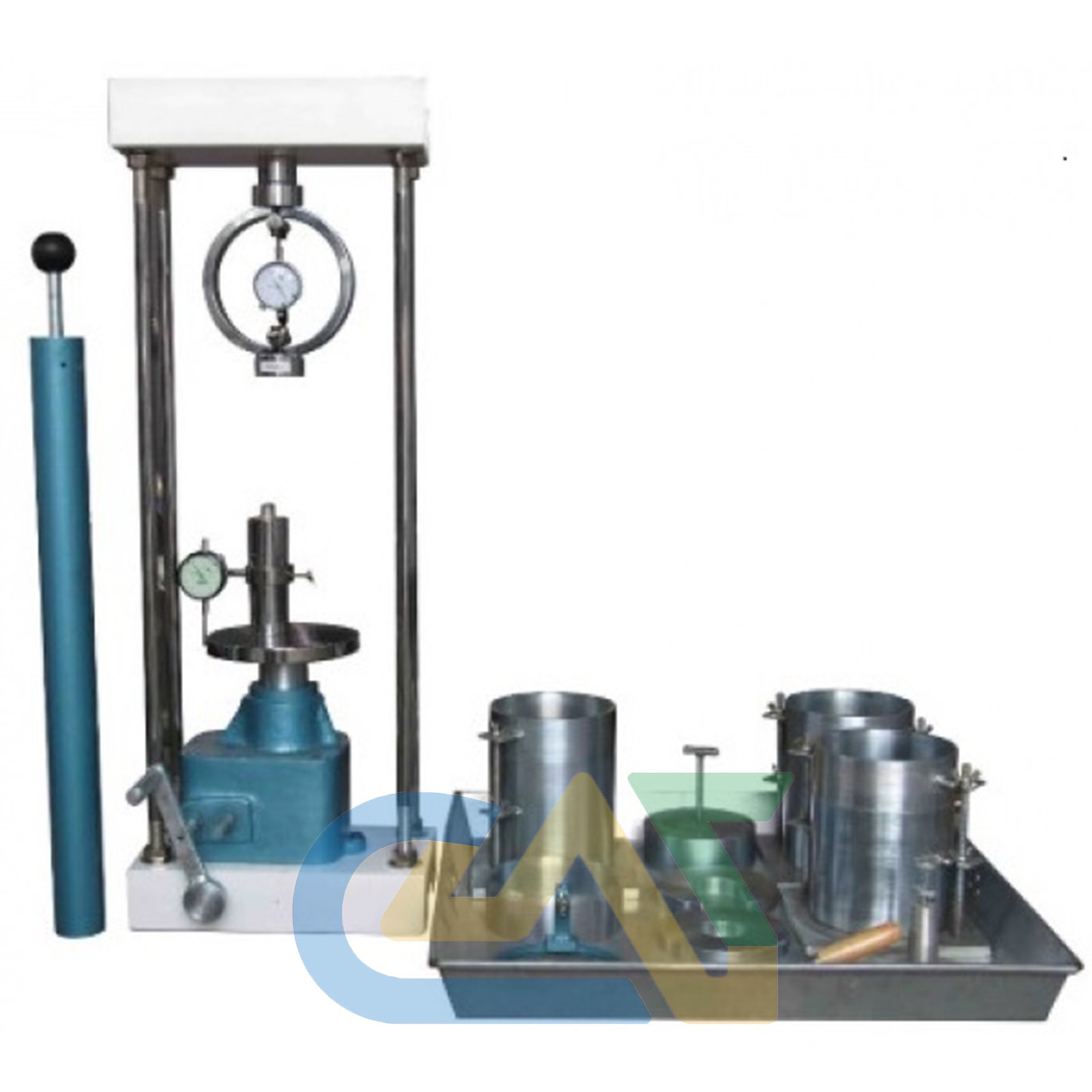

Manual Laboratory CBR Test Set

1. Komponen Utama Alat

Satu set lengkap Laboratory CBR biasanya terdiri dari komponen beban dan komponen cetakan:

• Loading Machine (Mechanical Jack): Rangka beban dengan dongkrak mekanis yang dioperasikan secara manual menggunakan engkol putar. Mesin ini memberikan gaya penetrasi dengan kecepatan konstan.

• Proving Ring: Cincin kalibrasi yang dilengkapi dengan dial indicator untuk mengukur besarnya gaya beban (biasanya kapasitas 6.000 lbs atau 10.000 lbs).

• Penetration Piston: Piston baja standar dengan luas penampang 3 inci2 (19,35 cm2).

• CBR Mold: Silinder baja dengan diameter dalam 6 inci ($152,4\text{ mm}$) dan tinggi 7 inci ($177,8\text{ mm}$), dilengkapi dengan base plate dan collar.

• Surcharge Weights: Beban pemberat berbentuk donat atau belahan (masing-masing 5 lbs atau 2,27 kg) yang diletakkan di atas tanah untuk mensimulasikan beban perkerasan di atasnya.

• Swell Equipment: Terdiri dari perforated plate (pelat berlubang) dan tripod dial gauge untuk mengukur pengembangan (swelling) sampel tanah saat direndam air.

2. Spesifikasi Teknis (ASTM D1883)

3. Prosedur Pengujian Singkat

1. Persiapan: Tanah dipadatkan di dalam CBR Mold (biasanya menggunakan metode Modified atau Standard Proctor).

2. Perendaman (Soaked CBR): Mold direndam dalam air selama 4 hari (96 jam) untuk kondisi ekstrem, sambil diukur pengembangannya menggunakan tripod dial. (Tahap ini dilewati jika melakukan Unsoaked CBR).

3. Penetrasi: Mold diletakkan di mesin CBR. Piston ditekan ke dalam tanah dengan kecepatan konstan 1,27 mm per menit.

4. Pembacaan: Catat beban pada penetrasi 0.025″, 0.050″, 0.075″, 0.100″, 0.125″, 0.150″, 0.200″, 0.250″, 0.300″, 0.400″, dan 0.500″.

5. Hasil: Nilai CBR biasanya diambil dari rasio beban pada penetrasi 0,1 inci ($2,54\text{ mm}$) atau 0,2 inci ($5,08\text{ mm}$) terhadap beban standar.

4. Kelebihan & Kekurangan Tipe Manual

• Kelebihan: Harga lebih ekonomis, perawatan mudah, dan sangat handal untuk penggunaan jangka panjang karena mekanismenya sederhana.

• Kekurangan: Memerlukan operator yang teliti untuk menjaga kecepatan putaran engkol agar tetap stabil sesuai standar (1,27 mm/menit), yang cukup melelahkan jika sampel banyak.
