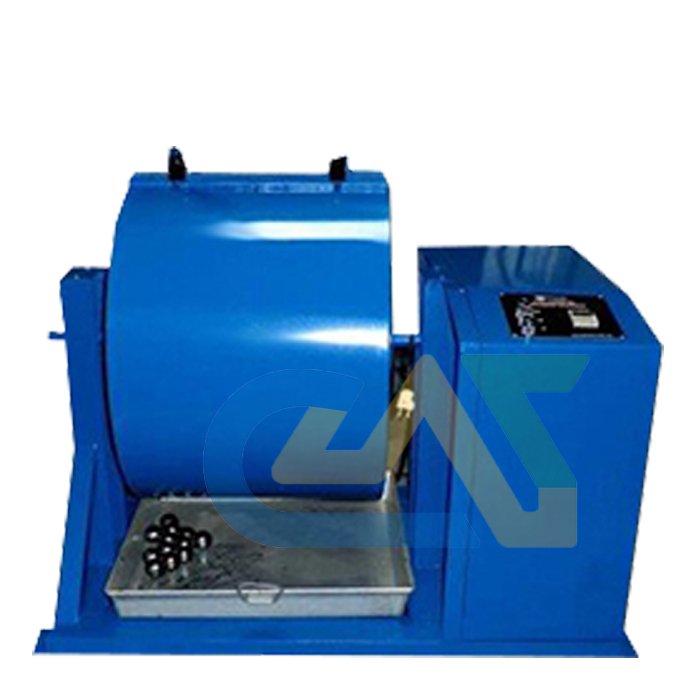

1. Komponen Utama Mesin
-
Drum Baja: Silinder baja berlubang (diameter dalam $711\text{ mm}$ dan panjang dalam $508\text{ mm}$) yang dipasang pada poros horizontal.
-
Internal Shelf (Sirip): Plat baja di bagian dalam drum yang berfungsi untuk mengangkat sampel dan bola baja, lalu menjatuhkannya saat drum berputar.
-
Motor Penggerak: Mesin listrik yang memutar drum dengan kecepatan konstan 30 hingga 33 RPM.
-
Digital Counter: Alat penghitung otomatis yang akan menghentikan mesin setelah mencapai jumlah putaran yang ditentukan (biasanya 500 atau 1.000 putaran).
-
Steel Balls (Bola Baja): Bola-bola baja keras dengan diameter sekitar $46,8\text{ mm}$. Jumlah bola yang digunakan bergantung pada gradasi sampel (Grading A, B, C, atau D).
-
Catching Pan: Talam besar di bagian bawah untuk menampung sampel dan bola baja setelah pengujian selesai.
2. Spesifikasi Teknis Umum
| Fitur | Spesifikasi Standar |
| Diameter Dalam Drum | $711 \pm 5\text{ mm}$ |
| Panjang Dalam Drum | $508 \pm 5\text{ mm}$ |
| Kecepatan Putaran | $30$ – $33\text{ RPM}$ |
| Tebal Plat Baja | $12\text{ mm}$ |
| Daya Listrik | $1\text{ HP (750 Watt)}, 220\text{V}, 1\text{-Phase}$ |
| Beban Bola Baja | $\pm 390$ – $445\text{ gram per bola}$ |
3. Prosedur Pengujian Singkat
-
Persiapan: Sampel agregat dicuci dan dikeringkan di oven, lalu ditimbang (misalnya $5.000\text{ gram}$).
-
Pemuatan: Masukkan sampel dan jumlah bola baja yang sesuai ke dalam drum.
-
Pemutaran: Atur counter pada 500 putaran (untuk agregat ukuran standar) dan jalankan mesin.
-
Penyaringan: Setelah berhenti, keluarkan material dan saring menggunakan saringan No. 12 (1,70 mm).
- Perhitungan: Timbang material yang tertahan di atas saringan No. 12. Selisih berat awal dengan berat akhir adalah nilai keausannya.
$$LAA = \frac{\text{Berat Awal} – \text{Berat Tertahan No. 12}}{\text{Berat Awal}} \times 100\%$$
4. Interpretasi Hasil
Semakin rendah nilai LAA, semakin keras dan tahan lama agregat tersebut.
-
LAA < 20%: Agregat sangat keras (untuk lapisan permukaan jalan beban berat).
-
LAA 20% – 40%: Agregat kualitas sedang (umum untuk konstruksi jalan dan beton).
-
LAA > 40%: Agregat lunak (tidak disarankan untuk lapisan aus, biasanya hanya untuk timbunan atau sub-base).
5. Ukuran & Berat Mesin
-
Dimensi Fisik: $\pm 120\text{ cm (P)} \times 100\text{ cm (L)} \times 100\text{ cm (T)}$.
-
Berat Bersih: $\pm 350\text{ kg} – 450\text{ kg}$ (Mesin harus sangat berat agar tidak bergetar/bergeser saat bola baja menghantam dinding drum).
-
Instalasi: Wajib dipasang pada pondasi beton yang kuat dan dibaut angkur untuk meredam getaran dan kebisingan.
