1. Fitur dan Komponen Utama

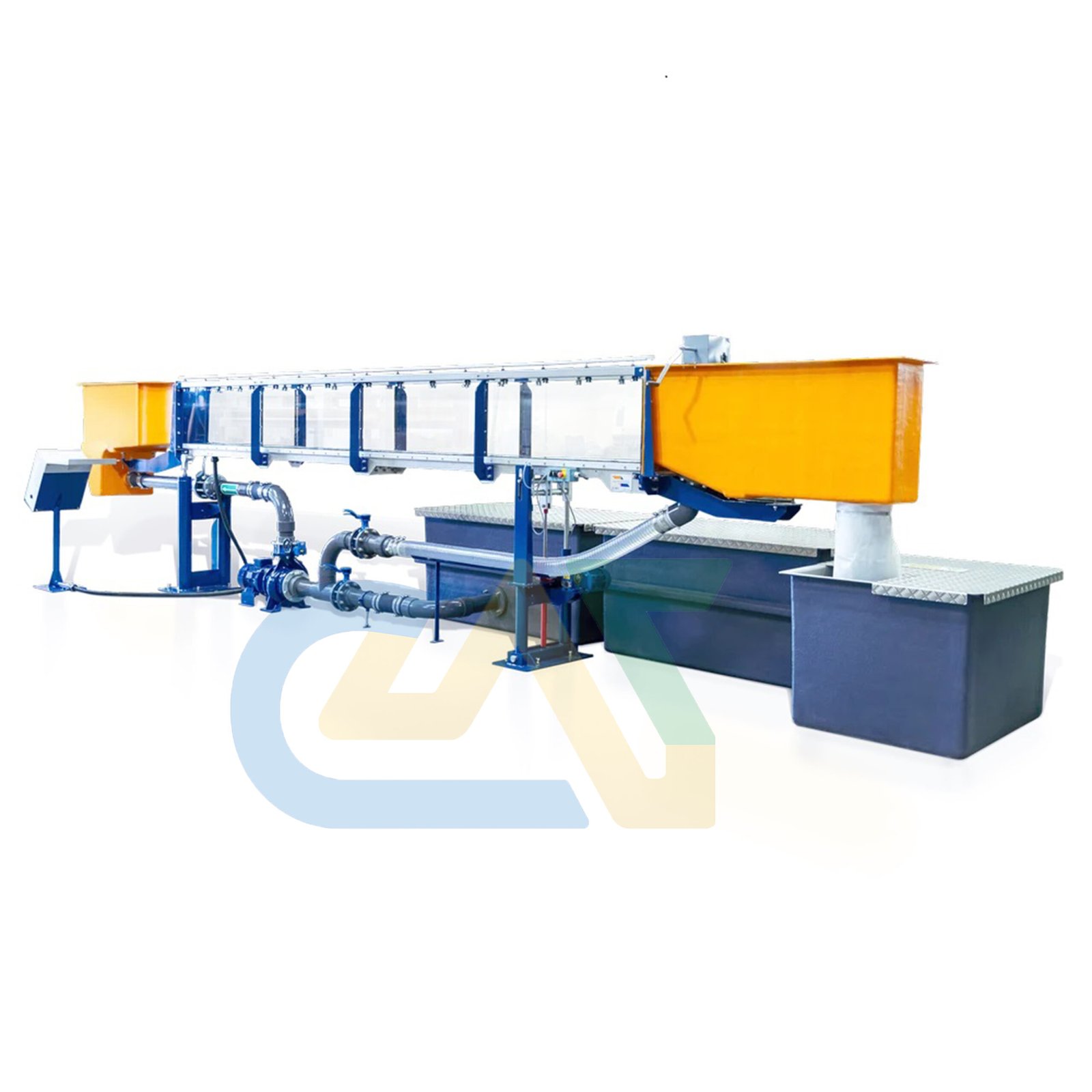

Unit ini didesain sebagai saluran panjang yang memungkinkan pengamatan aliran dari samping secara mendetail.
-
Working Section (Saluran Utama): Terbuat dari panel kaca tempered atau akrilik bening yang sangat tebal agar tahan terhadap tekanan air dan memungkinkan visualisasi aliran secara penuh.
-
Tilting Mechanism (Mekanisme Kemiringan): Dilengkapi dengan sistem dongkrak manual atau motor listrik untuk mengatur kemiringan saluran (slope), sehingga pengguna dapat mensimulasikan aliran pada kemiringan landai hingga curam.
-
Inlet Tank & Stillers: Tangki penampung di bagian hulu yang dilengkapi dengan penenang aliran (baffles) untuk memastikan air masuk ke saluran dalam kondisi tenang dan seragam.
-
Flow Meter & Point Gauge:
-
Flow Meter: Mengukur debit air yang mengalir.
-
Point Gauge: Alat ukur ketinggian muka air dengan ketelitian hingga 0.1 mm yang dapat digeser di sepanjang rel saluran.
-
-
Model Struktur (Interchangeable): Paket alat biasanya menyertakan berbagai model struktur untuk dimasukkan ke dalam saluran, seperti:
-
Sharp-crested weir (bendung ambang tajam).
-
Broad-crested weir (bendung ambang lebar).
-
Venturi flume.
-
Culverts (gorong-gorong).
-
Sluice gates (pintu air).
-
2. Spesifikasi Teknis Umum
3. Aplikasi dan Fenomena yang Dipelajari
Dengan menggunakan Flume Test, praktikan dapat menganalisis berbagai prinsip hidrolika saluran terbuka:
-
Aliran Seragam & Tidak Seragam: Mengamati bagaimana kedalaman air berubah terhadap jarak dan kemiringan.
-
Loncatan Hidrolik (Hydraulic Jump): Mengamati fenomena peredaman energi saat aliran superkritis berubah menjadi subkritis.
-
Pengukuran Debit: Mengalibrasi rumus debit pada berbagai jenis bendung dan pintu air.
-
Aliran Melalui Rintangan: Mempelajari pola turbulensi dan kehilangan energi saat air melewati pilar jembatan atau gorong-gorong.
-
Energi Spesifik: Membuktikan hubungan antara kedalaman air dan energi spesifik dalam saluran.
4. Keunggulan Produk
-
Modularitas: Berbagai model struktur tambahan dapat dipasang dan dilepas dengan mudah di sepanjang saluran.
-
Akurasi Skala: Dirancang untuk memberikan data yang dapat dikorelasikan dengan kondisi lapangan yang sebenarnya menggunakan prinsip kesebangunan (similitude).
-
Keamanan Terjamin: Dilengkapi dengan pelindung kebocoran dan sistem kelistrikan yang aman untuk lingkungan laboratorium basah.
Tips Laboratorium
Kalibrasi Kemiringan: Sebelum memulai eksperimen, pastikan titik nol pada mekanisme kemiringan sudah benar-benar horizontal menggunakan waterpas presisi. Kesalahan kecil pada kemiringan awal akan berdampak besar pada perhitungan koefisien kekasaran (Manning’s n).
