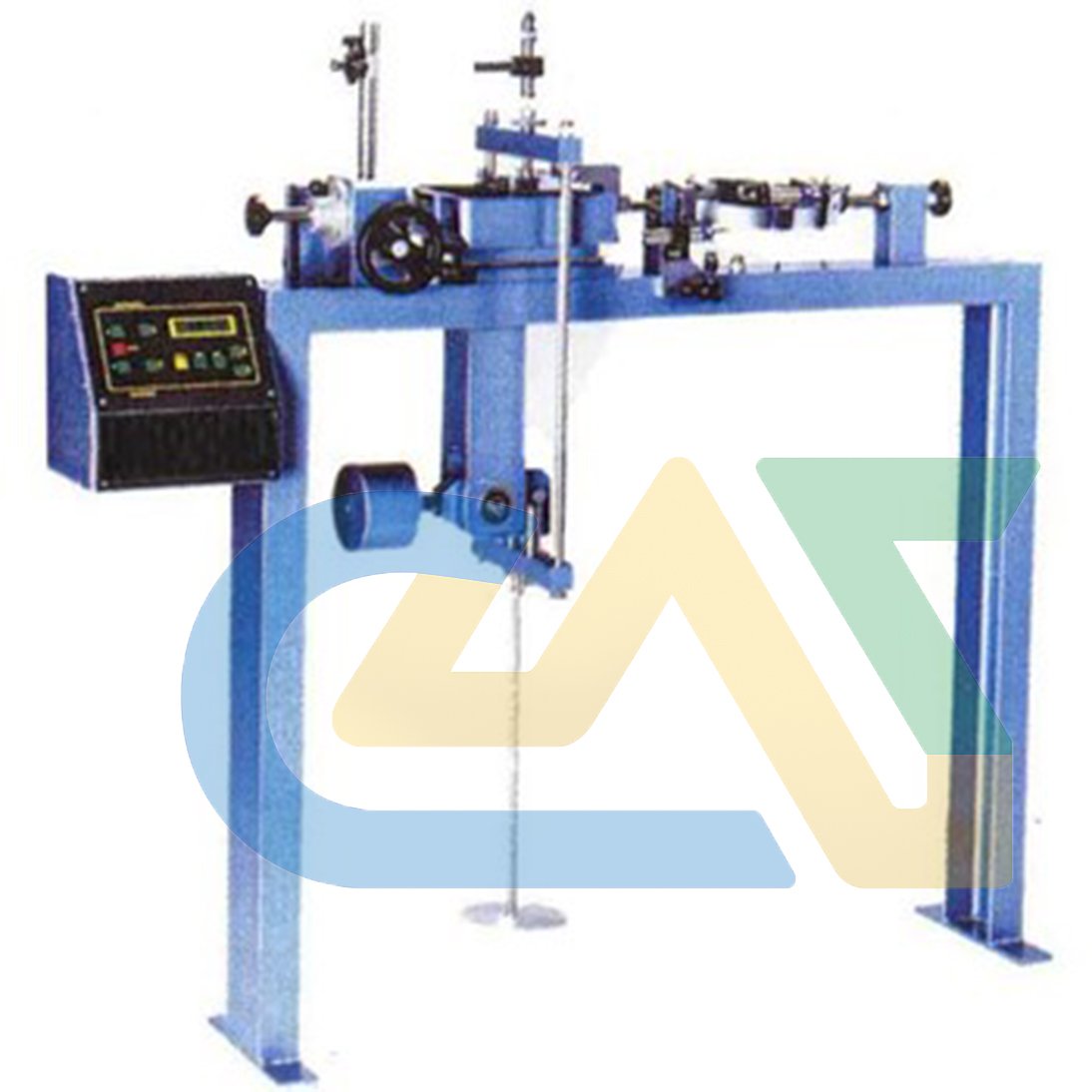

1. Komponen Utama Alat
Sistem elektrik mengintegrasikan kontrol kecepatan mekanis dengan sistem pembebanan standar:
-
Electric Drive System: Motor DC atau Stepper Motor yang dihubungkan ke transmisi gir untuk menggerakkan shear box secara horizontal.
-
Multi-Speed Controller: Panel kontrol digital yang memungkinkan operator memilih kecepatan geser secara spesifik (misalnya dari $0,00001\text{ mm/menit}$ hingga $5\text{ mm/menit}$).
-
Shear Box Assembly: Kotak belah (atas dan bawah) berbahan kuningan atau stainless steel untuk menampung sampel tanah.
-
Loading Hanger & Lever Arm: Sistem lengan beban untuk memberikan tekanan vertikal (normal) secara statis menggunakan beban gravitasi (slotted weights).
-
Measurement Tools:
-
Tipe Digital: Menggunakan Load Cell untuk beban geser dan LVDT untuk perpindahan horizontal/vertikal.
-
Tipe Analog: Tetap menggunakan Proving Ring dan Dial Indicator namun penggeraknya elektrik.
-
2. Spesifikasi Teknis Umum
| Fitur | Spesifikasi |
| Kapasitas Gaya Geser | 5000 N (5 kN) |
| Rentang Kecepatan | $0,01$ hingga $5,00\text{ mm/menit}$ (bisa lebih detail pada tipe digital) |
| Ukuran Sampel | $60 \times 60\text{ mm}$ atau Diameter $60\text{ mm}$ |
| Rasio Lengan Beban | 1:10 (sehingga beban 1 kg memberikan tekanan 10 kg) |
| Daya Listrik | 220V AC / 1-Phase / 200 – 500 Watt |
3. Keunggulan Tipe Elektrik
-
Kecepatan Sangat Rendah: Sangat efektif untuk pengujian Drained Shear Test pada tanah lempung yang membutuhkan kecepatan geser sangat lambat agar tekanan air pori dapat terdisipasi.
-
Otomatisasi: Mesin dapat diatur untuk berhenti secara otomatis setelah mencapai batas pergeseran tertentu.
-
Reduksi Kesalahan: Menghilangkan variabel “human error” yang biasanya muncul pada tipe manual akibat putaran engkol yang tidak seragam.
-
Data Logging: Pada varian digital, seluruh data pergeseran dan beban dikirim langsung ke komputer untuk membentuk grafik secara real-time.
4. Prosedur Pengujian Singkat
Prosedur persiapan sampel dan pembebanan normal sama dengan metode manual. Perbedaannya terletak pada fase penggeseran:
-
Input kecepatan geser yang diinginkan pada panel kontrol (sesuai jenis tanah).
-
Pastikan Limit Switch sudah terpasang untuk keamanan.
-
Tekan tombol “Start”. Mesin akan mulai mendorong kotak geser bawah.
-
Pantau grafik atau catat data pada interval yang ditentukan.
-
Setelah sampel runtuh (failure), gunakan tombol “Fast Reverse” untuk mengembalikan posisi kotak geser ke titik awal.
