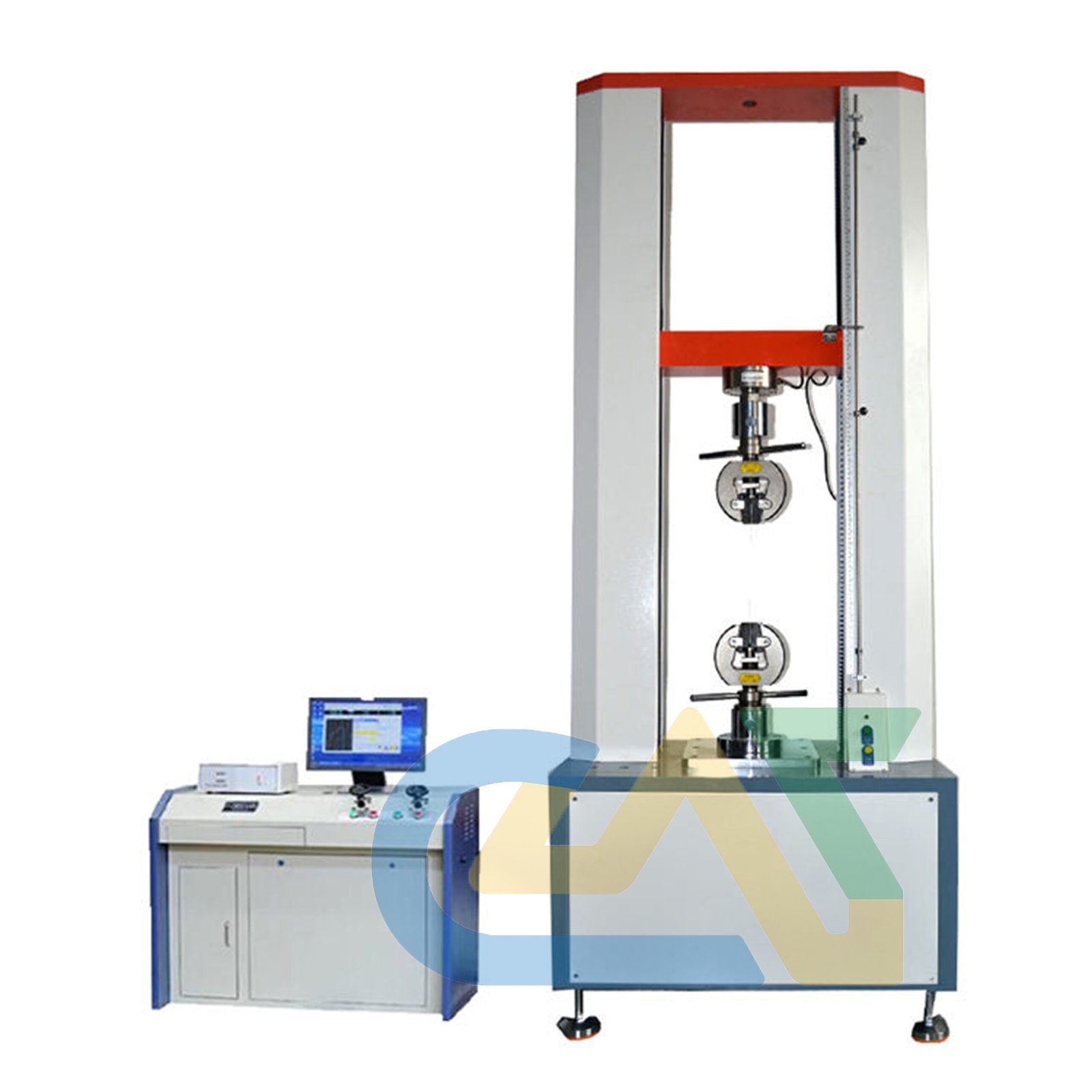

Digital Universal Testing Machine Soil 10 Ton

1. Fungsi Utama & Aplikasi

Kapasitas 10 Ton memungkinkan mesin ini melakukan pengujian yang lebih luas dibandingkan versi 1 Ton:

• CBR Test (California Bearing Ratio): Pengujian kekuatan tanah dasar jalan dengan penetrasi piston standar.¹



• Unconfined Compression Test (UCT): Menguji kuat tekan bebas sampel tanah diameter besar atau tanah yang sudah distabilisasi (soil cement).

• Soil Cement Testing: Mengukur kuat tekan silinder tanah yang dicampur dengan semen atau zat aditif lainnya.

• Rock Testing (Lunak): Pengujian kuat tekan uniaksial pada batuan sedimen atau batuan lunak.

• Triaxial Test (Kapasitas Besar): Dapat digunakan sebagai rangka beban untuk sel triaxial ukuran besar.

2. Komponen Utama

• High-Rigidity Twin Column Frame: Rangka baja dua tiang dengan crosshead yang dapat diatur ketinggiannya untuk mengakomodasi berbagai ukuran sampel dan alat uji.

• Servo-Controlled Motor: Sistem penggerak elektronik yang menjamin kecepatan penekanan tetap konstan tanpa fluktuasi, mulai dari kecepatan sangat lambat ($0,00001\text{ mm/menit}$) hingga kecepatan tinggi.

• 100 kN Load Cell: Sensor beban elektronik dengan presisi tinggi yang telah dikalibrasi secara internasional.

• Displacement Transducer (LVDT): Sensor untuk mengukur perubahan dimensi sampel secara digital dengan ketelitian hingga $0,001\text{ mm}$.

• Integrated Data Acquisition System: Unit elektronik yang mengonversi sinyal analog dari sensor menjadi data digital untuk ditampilkan pada monitor.²



3. Spesifikasi Teknis Umum

4. Ukuran & Berat Mesin

Mesin 10 Ton memiliki fisik yang jauh lebih masif dibandingkan tipe 1 Ton karena harus menahan reaksi balik sebesar 10.000 kg tanpa mengalami lentur (deflection).

• Tinggi Mesin: $\pm 160\text{ cm}$ – $200\text{ cm}$.

• Lebar x Kedalaman: $\pm 70\text{ cm} \times 60\text{ cm}$.

• Berat Bersih: $\pm 350\text{ kg}$ – $550\text{ kg}$.

• Instalasi: Wajib diletakkan di atas lantai beton yang rata dan kuat, atau meja besi khusus yang didesain untuk menahan beban statis berat.

5. Keunggulan Sistem Digital 10 Ton

1. Versatilitas Tinggi: Dapat digunakan untuk berbagai jenis pengujian tanah maupun aspal (seperti uji Marshall) hanya dengan mengganti modul sensor dan aksesoris.

2. Safety Limit Switches: Dilengkapi sensor batas atas dan bawah untuk mencegah kerusakan sensor beban (load cell) akibat penekanan berlebih.

3. Advanced Software: Software bawaan mampu menampilkan grafik real-time, melakukan kalkulasi otomatis sesuai standar ASTM/SNI, dan menyimpan database pengujian secara sistematis.³



4. Kestabilan: Rangka yang berat meminimalisir getaran selama proses pengujian, sehingga data yang dihasilkan lebih halus dan akurat.
