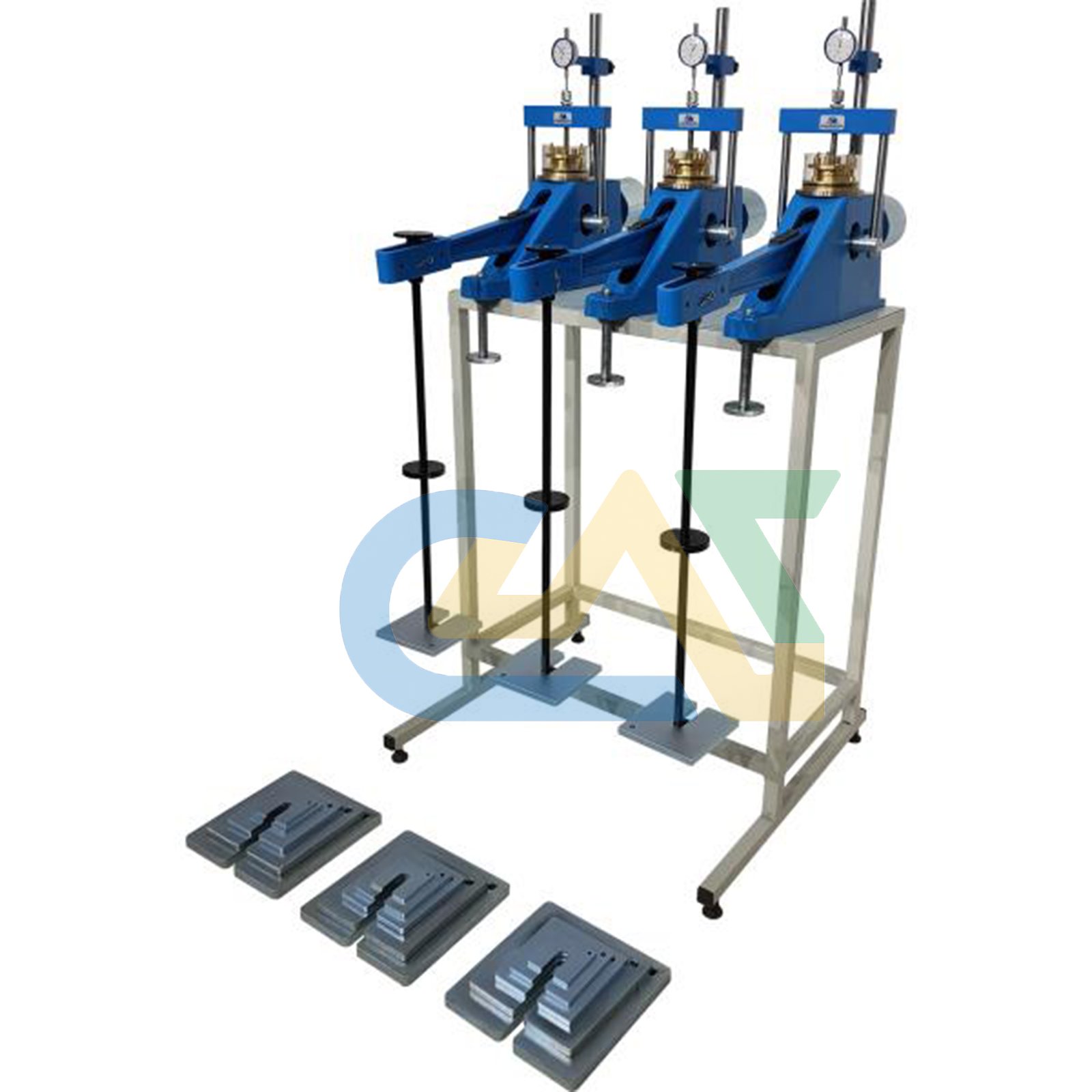

Consolidation Test Set 4 UNIT
,

Consolidation Test Set 4 UNIT

Rp26,000,000

rangkaian alat laboratorium yang digunakan untuk menentukan sifat pemampatan tanah (konsolidasi). Pengujian ini mengukur penurunan volume tanah akibat keluarnya air dari pori-pori tanah ketika diberikan beban vertikal tetap dalam jangka waktu tertentu.

Data dari alat ini sangat krusial untuk menghitung estimasi penurunan (settlement) total dan kecepatan penurunan pada bangunan, jembatan, atau timbunan di atas tanah lempung. Pengujian ini mengacu pada standar ASTM D2435 atau AASHTO T216.

SKU: BAT-TANAH-CTS4 Kategori: , Tag: , , , Brand:

1. Komponen Utama Alat

Satu set Consolidation Test biasanya terdiri dari:

  • Consolidation Frame (Loading Device): Rangka beban mekanis yang menggunakan sistem lengan beban (lever arm) untuk melipatgandakan beban (biasanya rasio 1:10 atau 1:11).

  • Consolidation Cell: Wadah silinder logam tempat sampel tanah diletakkan. Terdiri dari:

    • Ring Sampel: Menjaga agar tanah tidak mengembang ke samping (lateral confinement).

    • Porous Stones: Dua buah batu pori (atas dan bawah) untuk jalur keluarnya air.

  • Water Reservoir: Wadah di sekeliling cell untuk menjaga sampel tetap terendam air (saturated condition) selama pengujian.

  • Dial Indicator (Deformation Gauge): Jam ukur dengan ketelitian 0,01 mm atau 0,002 mm untuk memantau penurunan tanah.

  • Slotted Weights: Set beban logam dengan berbagai berat (biasanya total mencapai 64 kg atau lebih) untuk memberikan tekanan vertikal secara bertahap.

2. Spesifikasi Teknis Umum

Fitur Spesifikasi
Kapasitas Beban Hingga 1600 kPa atau lebih (tergantung rasio lengan)
Diameter Sampel Umumnya 50 mm, 63.5 mm (2.5 inci), atau 75 mm
Rasio Lengan Beban 1:10, 1:11, atau 1:12
Ketelitian Dial 0.01 mm atau 0.002 mm
Material Cell Kuningan atau Stainless Steel (anti karat)

3. Prosedur Pengujian Singkat

  1. Persiapan: Sampel tanah asli (undisturbed) dipotong dan dimasukkan ke dalam ring sampel.

  2. Pemasangan: Sampel dijepit di antara dua batu pori di dalam cell dan diletakkan pada rangka beban.

  3. Pembebanan (Loading): Beban diberikan secara bertahap (misalnya 0.25, 0.5, 1, 2, 4, 8, hingga 16 kg/cm²). Setiap tahap beban biasanya didiamkan selama 24 jam.

  4. Pembacaan: Penurunan dicatat pada interval waktu tertentu (6 detik, 15 detik, 1 menit, hingga 24 jam) untuk setiap tahap beban.

  5. Pembongkaran (Unloading): Beban dikurangi secara bertahap untuk melihat sifat pengembangan (rebound) tanah.

4. Parameter yang Dihasilkan

  • Indeks Kompresi (): Menunjukkan tingkat kemudahan tanah untuk mampat.

  • Koefisien Konsolidasi (): Menunjukkan kecepatan tanah untuk mengalami penurunan.

  • Tekanan Pra-konsolidasi (): Beban maksimum yang pernah dialami tanah di masa lalu.

Berat 200 kg
Dimensi 80 × 80 × 150 cm
